濰坊礦用電動配水閘閥生產廠家

[ 2024-03-28 ]

濰坊礦用電動配水閘閥生產廠家電動配水閘閥是指一種可以通過電動機驅動的閘閥，其主要用于控制礦井中的水流量，以保證礦井的正常生產和安全運營。礦用電動配水閘閥的作用主要是調節礦井內的水流量，以達到控制礦井的水平衡和排水的目的。

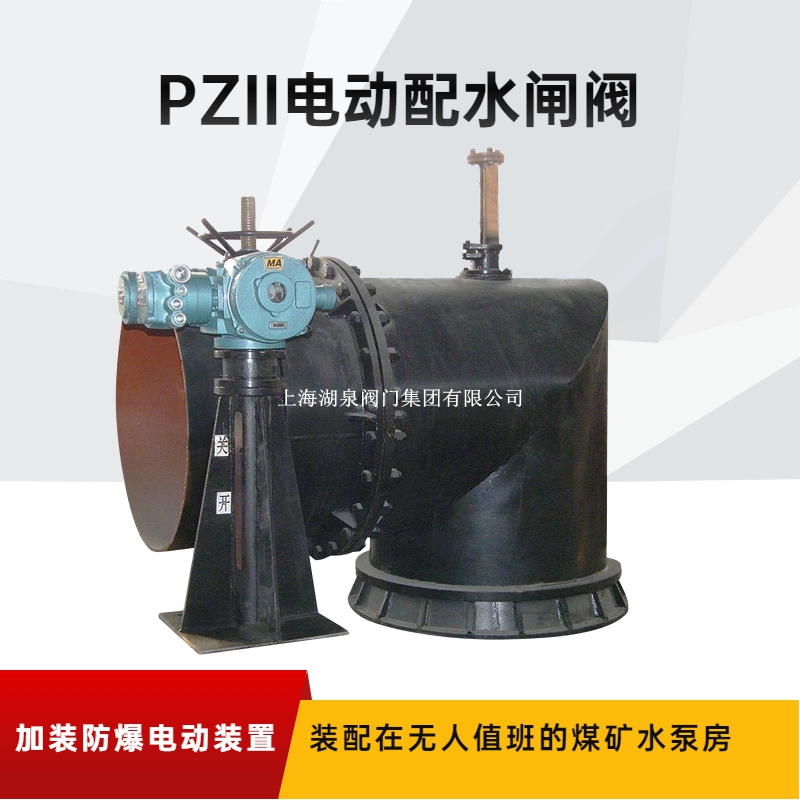

礦用電動配水閘閥生產廠家

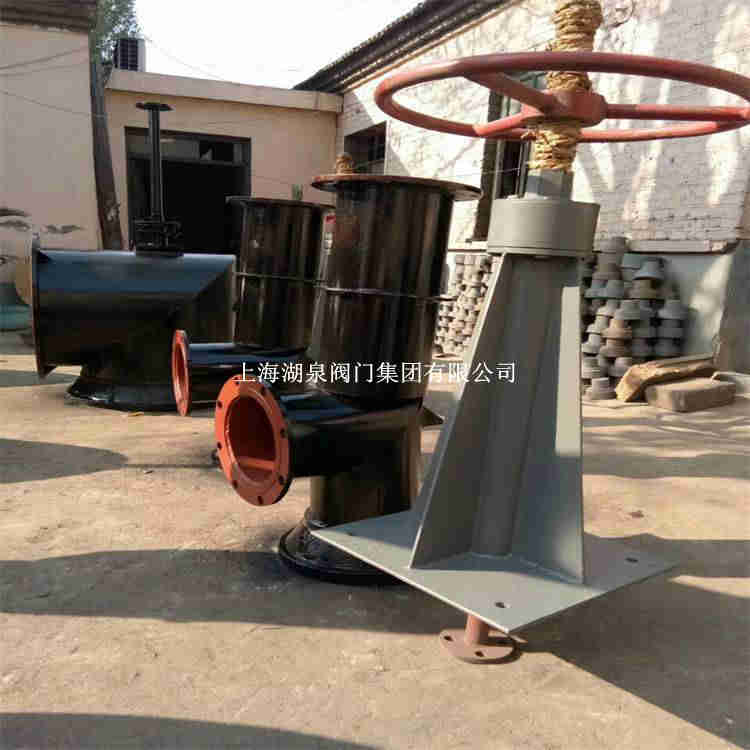

配水閘閥組成及作用：
1, 操縱裝置：設計中采用手輪和螺母固定在一起,操縱桿僅作上移動而不旋轉,為了減少旋轉,為了減少旋轉手輪時的阻力加上了滾珠采用滾動摩擦方式。
2,,閘閥：閘閥由閥體,閥舌,錐形密封環等部件組成,閥體為直角彎管式焊接件,錐形密封環是***配水閘閥密封性能好壞的關鍵部位,為整體鑄造,用法蘭與閥體連接,發舌與閥桿的連接方式為鉸接式。
3, 連接操縱桿和閥桿的便是連接桿。
4, 法蘭短管：作為配水巷和配水閘閥之間的連接管以PZI-800為列，代號意思：

主要性能規范

型號		PXWII（I）-400	PXWII（I）-500	PXWII（I）-600	PXWII（I）-800	PXWII（I）-1000	PXWII（I）-1200
公稱通徑（mm）		400	500	600	800	1000	1200
介質和溫度		水、≦80℃
公稱壓力（MPa）		0.1（試驗壓力0.25）
操作行程（mm）		220	220	290	300	350	350
配套電動裝置型號		ZB20-24	ZB20-24	ZB30-24	ZB30-24	ZB45-24	ZB60-24
電機功率（Kw）		0.55	0.55	0.75	0.75	1.1	1.5
額定電流（A）	660V	1.39	1.39	2	2	2	2.6
額定電流（A）	380V	2.2	2.2	2.62	2.62	4	4.12

閥門型號	DN		D		D1		D2		D3		d		H1		h1		h2		h3		h4
PXWII（I）-400	400		540		495		90		120		35		1066		250		462		523		1250
PXWII（I）-500	500		640		600		90		120		35		1066		300		512		673		1250
PXWII（I）-600	600		760		705		90		135		45		1066		350		602		768		1250
PXWII（I）-800	800		960		920		90		135		45		1066		450		702		868		1250
PXWII（I）-1000	1000		1160		1120		110		160		50		1315		550		842		1119		1500
PXWII（I）-1200	1200		1450		1380		110		160		50		1315		600		1010		1300		1500

閥門型號	a1	a2		b1		b2		C		C1		C2		n×d1		n×d2		n×d3		n×d4
PXWII（I）-400	300	300		400		400		410		260		70		4×ф19		2×ф15		4×ф17		16×ф23
PXWII（I）-500	300	300		400		400		470		340		70		4×ф19		2×ф15		4×ф17		16×ф23
PXWII（I）-600	300	300		400		400		520		360		80		4×ф19		2×ф19		4×ф17		20×ф25
PXWII（I）-800	300	300		400		400		625		460		80		4×ф19		2×ф19		4×ф17		24×ф30
PXWII（I）-1000	400	400		500		500		720		560		100		4×ф19		2×ф19		6×ф22		27×ф30
PXWII（I）-1200	400	400		500		500		820		660		100		4×ф19		2×ф19		6×ф22		30×ф30

H（mm）		5000	4500	4000	3500
h （mm）	PXWII（I）－400/500	3765	3265	2765	2265
	PXWII（I）－600/800	3497	2997	2497	1997
	PXWII（I）－1000/1200	3100	2600	2100	1600
